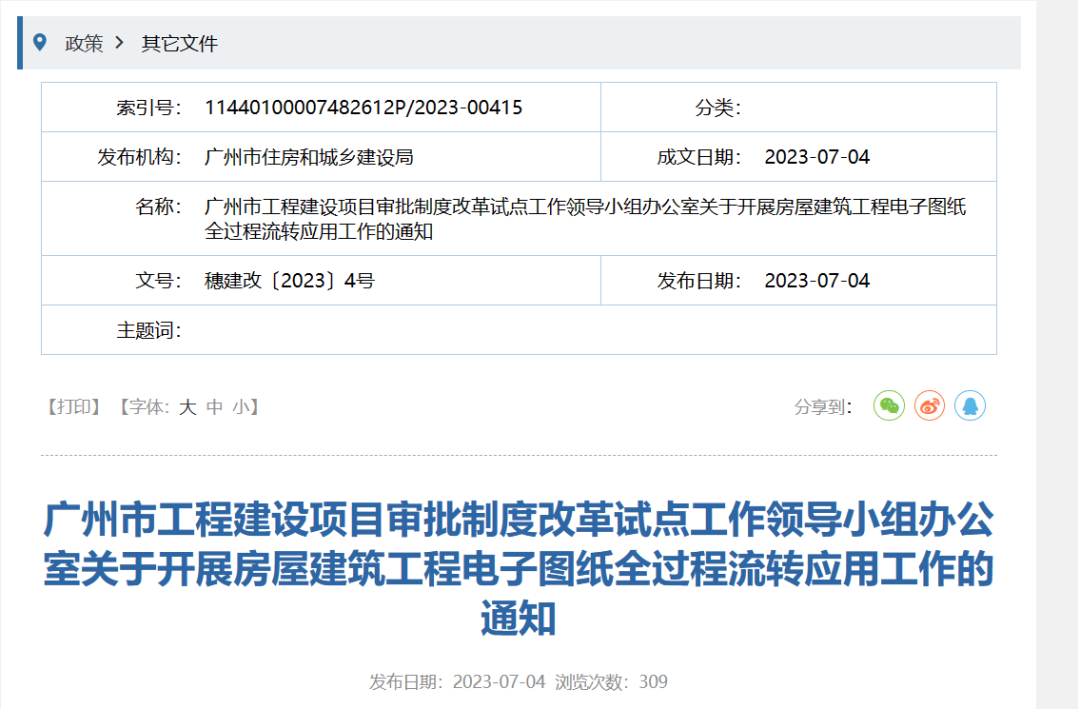

7月4日，廣州市住建局發布《關于開展房屋建筑工程電子圖紙全過程流轉應用工作的通知》。

        1.自2023年7月15日起，全市房屋建筑工程自施工圖審查環節開始實施二維電子圖紙的上傳流轉應用，工程開展施工圖審查時應上傳CAD PDF格式電子圖紙。

        2.自2023年9月1日起聯合驗收案件的竣工圖紙從“電子圖系統”自動采集，聯合驗收系統中不再單獨上傳竣工圖紙。

        3.屬于三維BIM應用范圍的房屋建筑工程，實施二維、三維電子圖紙（CAD BIM）的同步上傳流轉應用。

        4.房屋建筑工程在施工圖審查、行政審批、建設過程、竣工驗收等環節，以同一套電子圖紙為依據，各環節中對圖紙有修改、變更的，應在同一套圖紙上進行變更，變更記錄全程留痕可追溯。

“電子圖系統”

        網址：http://120.197.38.55/index_qgctzgl.html

        文件原文：

        各有關單位：

        為貫徹落實國務院營商環境創新試點的改革精神，促進住建行業數字監管高質量發展，以CIM平臺應用為導向，打通我市房建工程電子圖紙（包含二維CAD和三維BIM）全過程流轉應用，在前期開展試點基礎上，現決定實施房屋建筑工程電子圖紙全過程流轉應用工作。具體事宜通知如下。

        一、實施目標

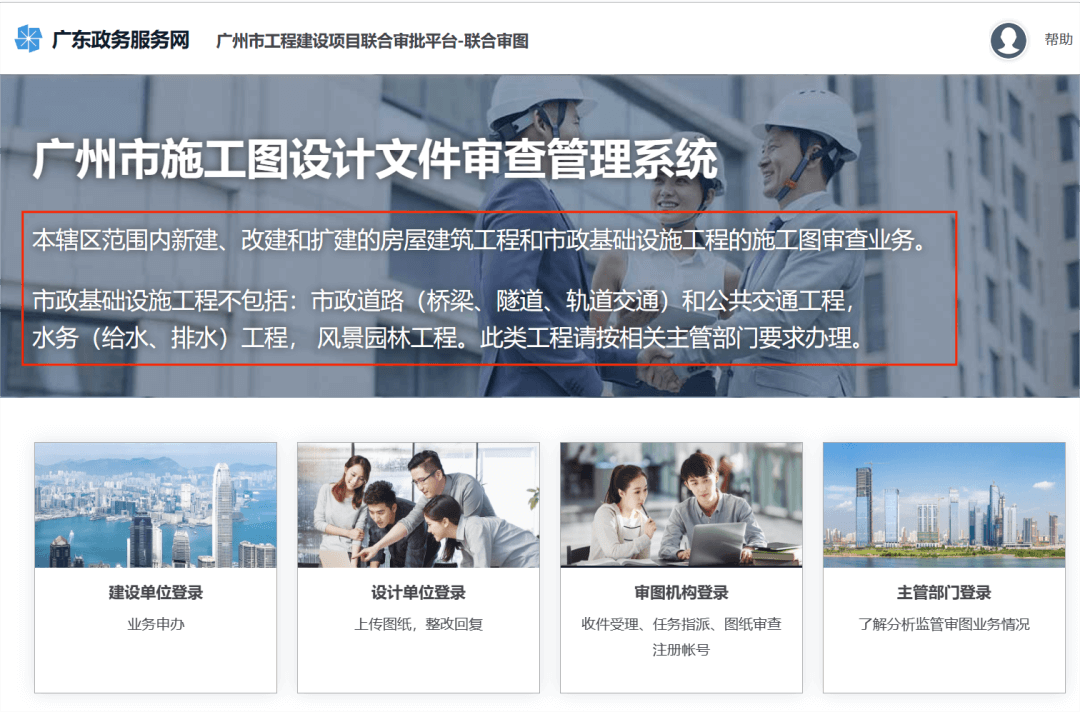

        通過“廣州市工程圖紙全過程管理平臺”（下稱“電子圖系統”網址：http://120.197.38.55/index_qgctzgl.html），統一全市房屋建筑工程建設過程中施工圖審查、行政審批、工程質量安全監管、聯合驗收等環節所產生的電子圖紙信息，形成電子圖紙全過程流轉應用管理模式。

        二、實施范圍及時間

        自2023年7月15日起，全市房屋建筑工程自施工圖審查環節開始實施二維電子圖紙的上傳流轉應用，工程開展施工圖審查時應上傳CAD PDF格式電子圖紙。考慮工程實際建設推進情況，對驗收環節的二維電子圖紙上傳流轉設置一個半月過渡期，即自2023年9月1日起聯合驗收案件的竣工圖紙從“電子圖系統”自動采集，聯合驗收系統中不再單獨上傳竣工圖紙。

        屬于三維BIM應用范圍的房屋建筑工程，實施二維、三維電子圖紙（CAD BIM）的同步上傳流轉應用（BIM實施范圍見附件1）。BIM工作實施應用范圍及具體要求按照《廣州市城市信息模型（CIM）平臺建設試點工作聯席會議辦公室關于進一步加快推進我市建筑信息模型（BIM）技術應用的通知》（穗建CIM〔2019〕3號）、《廣州市城市信息模型（CIM）平臺建設試點工作聯席會議辦公室關于房屋建筑工程施工圖三維（BIM）電子輔助審查系統正式試運行的通知》（穗建CIM〔2020〕6號）、《廣州市住房和城鄉建設局關于印發房屋建筑工程三維數字化竣工驗收模型交付標準（1.0版）等工作指引的通知》（穗建質〔2020〕442號）的規定執行。

        三、電子圖紙流轉程序

        房屋建筑工程在施工圖審查、行政審批、建設過程、竣工驗收等環節，以同一套電子圖紙為依據，各環節中對圖紙有修改、變更的，應在同一套圖紙上進行變更，變更記錄全程留痕可追溯（見附件2）。具體方式如下：

        1.施工圖階段：在“電子圖系統”的“施工圖審查”欄目（與廣州市施工圖聯合審查系統為同一入口），通過統一的插件，上傳工程施工圖電子圖紙（CAD PDF）至施工圖聯合審查。施工圖審查機構審查通過后，電子圖紙供建設過程監督環節使用，審查結果供施工許可、消防等行政審批業務使用。

        2.施工過程階段：質量安全監督機構以審查通過的電子圖紙作為監督工程按圖施工的依據。建設過程中施工圖紙發生變化的，由建設單位（設計單位）及時將變更后的電子圖紙（CAD PDF）對應上傳到“電子圖系統”的“施工過程變更”欄目；如涉及重大變更，則需上傳經施工圖審查機構審查確認后的電子圖紙（CAD PDF，其中PDF圖紙中應蓋審查專用章，如涉及消防設計審查變更還應上傳消防設計審查意見書）。所有變更記錄在系統中留痕可追溯。

        3.竣工驗收階段：施工圖審查通過的電子圖紙加過程變更圖紙，經建設單位在“電子圖系統”的“竣工圖管理”欄目確認后，自動固化為工程竣工電子圖紙，推送至竣工聯合驗收系統，無需建設單位另行上傳。

        屬于BIM應用范圍的工程，在施工圖審查環節一并上傳施工圖BIM模型，建設過程根據BIM設計模型深化施工模型，并在驗收階段一次性上傳最終的竣工BIM模型。

        四、工作要求

        （一）1.請房屋建筑工程的建設單位、設計單位、施工單位積極支持，在施工圖審查環節按規范標準要求上傳電子圖紙（CAD、BIM模型），過程發生變化的，及時在電子圖系統中上傳變更電子圖紙，保障工程的竣工聯合驗收工作順暢。為保障電子圖紙能與CIM平臺有效對接，電子圖紙應一并滿足交付要求（見附件3）。

        2.在本文件實施日期前已完成施工圖聯合審查的工程，為保障二維電子圖紙數據的完整性，由建設單位基于施工圖審查與過程變更實際，在“電子圖系統”的“施工過程變更”欄目一次性補傳一套完整的通過施工圖審查電子圖紙（CAD PDF）。工程竣工前由建設單位在“電子圖系統”的“竣工圖管理”欄目確認后推送至聯合驗收系統使用。

        3.對歷史已上傳施工圖BIM、竣工圖BIM模型的工程，因模型本身錯誤問題而無法接入CIM平臺的，為保障CIM平臺數據完整性、可用性，需相關建設單位進行補充完善。具體清單及補充要求另行通知。

        （二）請市勘察設計行業協會協助對全市房屋建筑工程施工圖與竣工階段的電子圖紙（CAD BIM）交付質量、圖模一致、過程變更等情況提供技術輔助服務，加強宣傳培訓，提升我市建筑設計行業整體水平。

        （三）電子圖紙上傳操作指引已在“電子圖系統”中發布（網址：http://120.197.38.55/index_qgctzgl.html），請及時下載查看。我辦將牽頭開展“電子圖系統”操作培訓，并聯合市勘察設計行業協會建立溝通咨詢渠道，及時解答業務及技術問題。

        （四）請各區住建部門持續跟進所在區域的電子圖紙全過程流轉應用情況，做好對企業的服務與指導工作，及時匯總問題反饋至我辦。

        五、其他

        我辦將根據實施過程中的實際情況，后續不斷優化完善施工過程電子圖紙變更管理等電子圖紙流轉應用的相關工作，保障電子圖紙流轉規則與系統運行的穩定性。

        特此通知。

        附件：

        1.BIM應用實施范圍

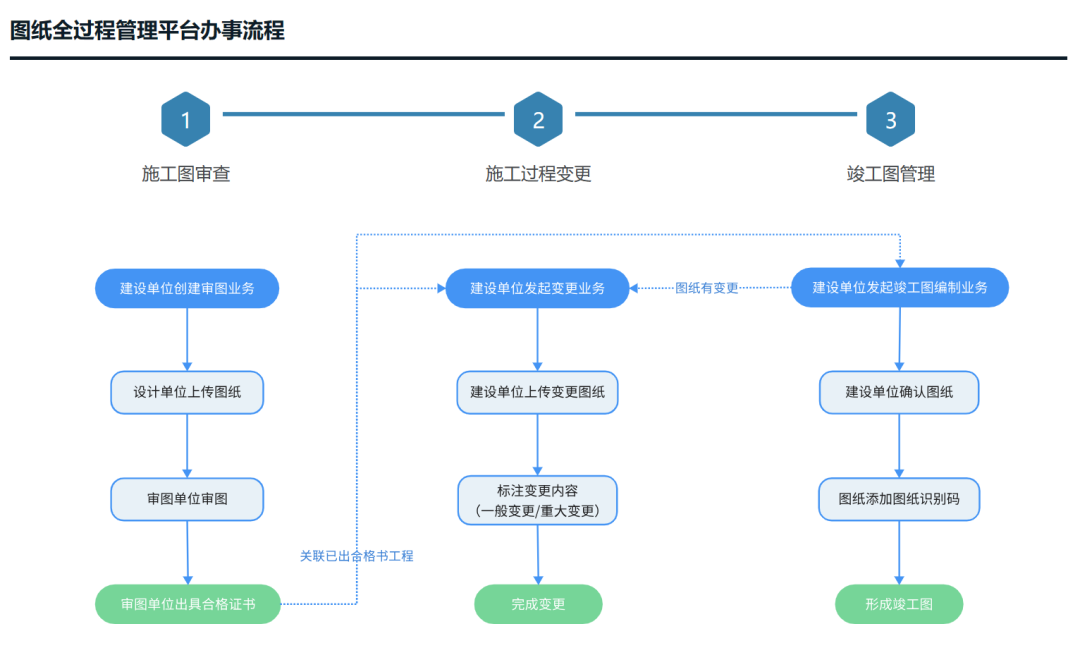

        2.電子圖紙全過程流轉流程圖

        3.CAD圖紙與BIM模型交付要

廣州市工程建設項目審批制度改革試點工作領導小組辦公室（代章）

2023年6月30日
