通信管線是用來敷設地下通信線纜的一種建筑,由于其位置相對固定并可以有效降低地上空間的占用,而且安全穩定、便于管理和巡檢,深受各大運營商的青睞。國家對人口密集區的城市建設項目在規劃、計劃批復上也非常支持城市通信管道的同步跟進。
一、管道的組成:
1、管道是一個系統,基本由人孔、手孔、管路三部分組成,從使用性質上又可以分為用戶管道、局間管道。
用戶管道包括主干管道和配線管道。主干管道一般采用多孔管道的建筑模式,用來穿放大芯數線纜。管孔直徑從25mm-110mm不等,管道人手井間距一般為100米,其位置一般位于城市主、次干道人行道或車行道。新建城市管道一般為雙側規劃建設。
2、管道建筑方式:
通信管道從建筑方式上分為三種類型:隧道、管道、渠道
隧道管道較為復雜,使用期限長,位于大型局址出入處。用鋼筋混凝土為基礎,以拱形預制件做上覆、兩側用磚砌體而成。
管道是我們目前使用中最常見的一種方式,老式的管道以水泥管或者石棉管為主,新式的管道主要是用7孔梅花管或者波紋管混建而成。
二、管道材料的種類

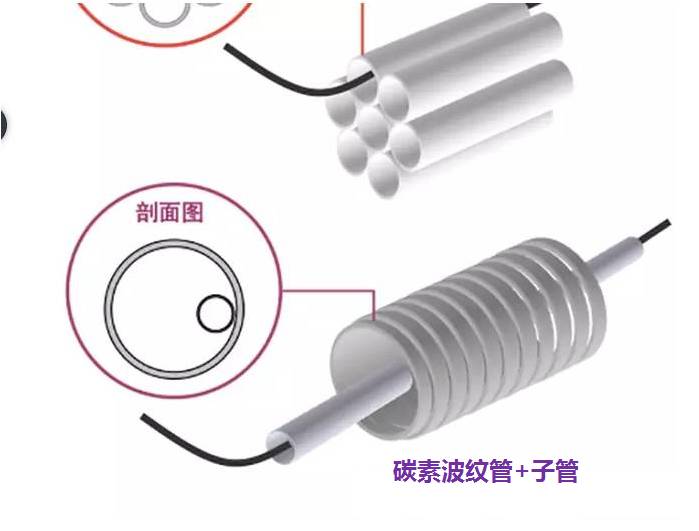

通信管道最為常見的建筑材料一般為混凝土管、塑料管、金屬管、石棉水泥管等。但在現在的管道建設上,如果沒有特殊要求,基本設計用塑料管。塑料管分為單孔、2-12孔等。我們通信主要使用7孔梅花管和單孔波紋管。

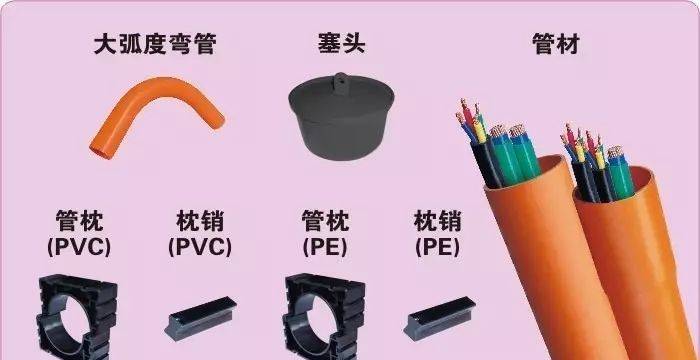

塑料管管材主要有硬聚氯乙烯PVC、聚乙烯PE、聚丙烯PP。單根管材的長度一般默認為6米。塑料管材最大的缺點是受外界溫度影響較大,其膨脹系數較大,約為金屬材料的6-8倍。如果在溫度變化較大的地區使用,在設計時要充分考慮這一點。
三、管道路由的選擇
通信管道建設一般在城市規劃中在水、電、氣、暖、污之后,隨著人們對通信資源的認識水平的提高以及人和通信系統關系的緊密度的提升,通信設施也將是人們生活必需品之一。
(1)在滿足設計的前提下,選擇建在主干網絡資源通過的路由上。
(2)為了減少架空桿路,要充分考慮建設分路建設管道、提高管道路網的靈活性。
(3)結合城市發展規劃,根據城市市政建設部門的規劃和分配,進行合理的建設。
(4)優先利用和結合原有管線資源,降低建設投資規模,提高資源使用率。
(5)規劃建設要規避大型設施聚集區,比如鐵路等。
(6)對地基有明顯影響的地段不適宜建設管道。主要有河流、沉降地段、沼澤、沙質土壤、水位高等地段。
(7)管道建設也要堅持路由最短的原則。
(8)管道建設必須經過現場勘驗,必須保持與其他建筑物或設施保持足夠的凈距。
(9)管道建設必須保持一定的坡度,便于排出影響管道安全的異物。
(10)管道的埋深應該結合兩側人井的高度,但高度差要保持在合理的范圍內。
(11)管道段不得出現S彎和U彎。一個段長要控制在100米左右。彎曲管道段曲率半徑一般不小于36米。
四、管道施工
根據設計圖紙、技術交底的要求,管道施工流程為劃線定位、開鑿路面、挖掘溝(坑)、敷設基礎、敷設管道、管道包封、砌筑人手孔、安裝附屬設施、回填夯實、廢料清除等。
1、劃線定位,單個管道段必須先劃線定位,確定沿線的環境及地質情況。滿足設計高程、坐標、中心線、孔位的要求。
2、開鑿路面及挖掘溝坑
安裝確定的中心線位置,以管道總寬度加上作業面寬度為上口寬度開鑿路面,向兩側及下面開挖。遇到不穩定地質情況時應該采取必要的支護措施。
3、管道基礎
(1)基礎類別
管道基礎分為天然基礎、素混凝土基礎和鋼筋混凝土基礎。在土質均勻、堅硬的情況下,敷設金屬管、塑料管可以采用天然基礎。在土質松軟不均勻、有擾動的情況下一般采用鋼筋混凝土基礎。
管道基礎加固方法:
鋪墊小碎石:在管道地溝底部鋪上10cm的碎石,使的底部結實穩定,表面平整。
鋪墊砂石:去掉地基表面軟土,每鋪墊15cm砂石夯實一次,可以提高基面強度。
管道基礎指標:
基礎寬度、厚度:在實際建設管道的寬度倆側各增加8cm,厚度大于8cm。
基礎位置、偏移:距離管道中心線左右不得偏移3cm。
養護時間、強度:,根據本地氣候特點一般情況下為24小時,冬季施工要做適當?shù)募訙卮胧?/p>
灰、砂、石的配比:325#水泥配比為1:2:4;425#水泥配比為1:3:5。
4、管道敷設
A:水泥管道敷設
a:水泥管道的組合結構應構筑在堅實可靠的地基上?;A(chǔ)坡度系數一般應在3‰?5‰。
b :管群進入人孔時,管道頂部距人孔上覆不得小于300mm,底部距人孔基礎不得小于400mm。
c:管道單段長度不宜超過150m。彎管道的曲率半徑應不小于36m。
B:鋼管管道敷設
鋼管管道可采用天然地基。
a:鋼管管道應該使用經過防腐處理的材料,管口要打磨成坡邊無棱無刺。在實際施工中必須錯口連接。
b:兩根鋼管順向連接時外套管箍并焊接牢固。管群規模較大時,每2米用扁鐵捆扎并焊接。管道接口應該做80mm厚C15包封。管口應該凹進30-50mm,窗口抹成八字型。
c:單根鋼管程度應該大于2米。有縫鋼管的縫隙應該位于上面。
C:塑料管道敷設
a.雙壁波紋管管道
按設計要求,選用同材質的雙壁波紋管組成孔群,應敷設在平整、堅實、可靠的混凝土基礎上。
敷設波紋管每隔2米用鋼筋支架固定,層與層的間隔應該為10-15mm,每層用直徑10mm的鋼筋隔開,中間縫隙應該填充M10砂漿。
管道接口應該用套管插接并放置密封圈。接口應該錯開300mm。單根管道長度不小于2米。需要敷設彎管道的,曲率半徑一般不得小于15m。如果需要做混凝土包封的,厚度為100mm。
管程長度不宜超過150米。
b.梅花管管道
敷設梅花管管道時,應按設計要求選用同材質的梅花管組成孔群,敷設在平整、堅實、可靠的混凝土基礎上。基礎坡度系數一般應在3‰?5‰。
建設2根以上時,接口要錯開。接口用套管插接并抹上專用膠水。
管道需要做混凝土包封時,包封厚度為80-100mm。
但管程不應該超過150米。
塑料管道敷設時,環境溫度不低于-5度。
塑料管道基礎必須采用砂礫墊層,對一般土質地基的,墊層為0.1米,軟土地基厚度不小于0.2米。
塑料管道應該由人工傳遞布放禁止翻滾或者吊放。
塑料管的連接應該采用承接式黏結、承接彈性密封圈連接或者機械壓緊管體連接。接頭程度一般為200mm。
嚴禁將塑料管加熱彎曲使用。
D:硅芯管管道
硅芯管可直接敷設在天然地基上。
同溝多根布放時,管間距為3mm且每隔2-5mm用尼龍扎帶綁扎一次。
管群進入人手孔時,在外部做2M包封,人手孔內要留出足夠余長并做封堵。
管道單段長度不宜超過1000m。
5、管道包封
管道在敷設完成后,如果埋深比較淺或者管道周圍有其他管線跨越時,應該對管群采取包封加固,在管道兩側及頂部采用C15混凝土包封80-100mm。做包封時,必須有足夠的強度和穩定的模板,在初凝后,拆除模板。包封偏差應該小于5mm。
混凝土一定要做到配比準確、拌和均勻、澆筑密實、養護得體。側包封和頂包封應該一起連續澆筑。在管群外側及頂部綁扎鋼筋后再澆筑混凝土,一般在跨越障礙或者距離路面過近的部位用混凝土包封。
彎道管道的接頭盡量在直線段內,如果無法避免,接頭必須包封,長度不小于500mm,可以將其全部包封,包封厚度一般為80-100mm。
6、管道回填
管道在完成管群敷設后,從管道溝2側同時回填,避免單側壓力大而損壞變形、移位。首層土用細土填到管道頂部500mm處均勻用力夯實。
再按照300mm/層分步夯實至合適高度?;靥詈?,有必要做一次管道試通測試。
通信管道的回填土,應該在管道人孔施工順序中完成,并且經過24小時養護和隱蔽工程驗收合格后進行
應該在完全清除了管孔異物后回填管道。更不得有積水、淤泥。
管道頂部30厘米內不得出現直徑大于5厘米的礫石、小磚等堅硬的物體。頂部30cm以上,每回填30cm夯實1次。
管道2側的土要同時回填,每回填15cm厚,夯實2遍。兩側輪流進行。
不論在什么情況下,絕對禁止用沙子回填。

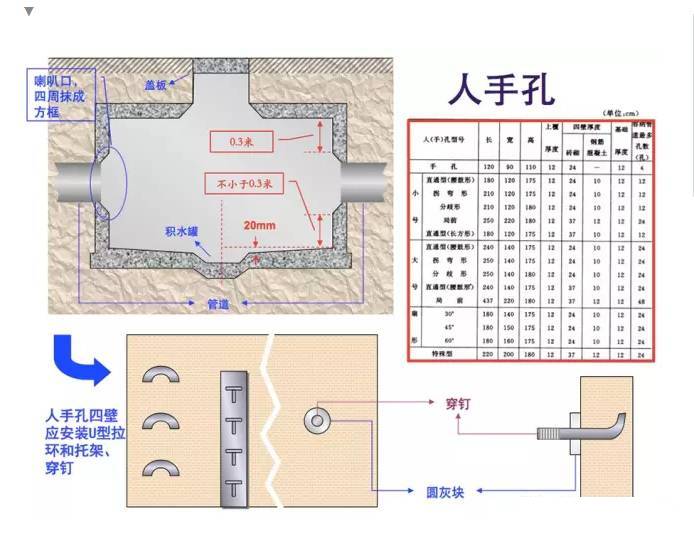

五、人(手)孔與通道施工技術
人(手)孔、通道的結構分為基礎、墻體和上覆三部分。
A:人(手)孔、通道的位置選擇原則
1、人(手)孔位置應符合通信管道的使用要求。在機房、建筑物引入點等處,一般應設置人(手)孔。
2 、管道長度超過150m時,應適當增加人(手)孔。
3 、管道穿越鐵路、河道時,應在兩側設置人(手)孔。
4 、小區內部的管道、簡易塑料管道、分支引上管道宜選擇手孔。
5 、一般大容量電纜進局所,匯接處宜選擇通道。
6 、在道路交叉處的人(手)孔應選擇在人行道上,偏向道路邊的一側;人(手)孔位置不應設置在建筑或單位的門口、低洼積水地段。
B:人(手)孔、通道基礎
7、人(手)孔基礎一般采用混凝土或者鋼筋混凝土結構,在地下水位較高的地方,采用防水性能較好的防水混凝土。
8、基礎的規格、型號和混凝土強度等級,應該符合設計或者標準圖集的要求。
9、混凝土厚度一般為120-150mm。特殊要求的地方應該在設計時說明。
10、應該在對準人手孔口圈的位置安裝積水灌,并且從墻體四周向積水灌做20mm泛水。
11、在墻體全部完成后,基礎應該進行抹面處理,表面應該平整光滑。
C:墻體施工技術
1、在墻體施工前,應該對基礎的中心位置、管道井口方位及基礎頂部高程進行一次核對。
2、基礎混凝土強度達到12KG/平方厘米(常溫下24H)時,方可進行墻體施工。
3、砌筑墻體前,基礎要清理干凈,磚塊應該用清水澆濕。
4、要先撂地擺縫,確定砌筑方法。并保持墻體與基礎的垂直度。
5、墻體用M10水泥砂漿、M10機磚砌體;用1:2.5的水泥砂漿抹面,內壁厚度15MM,外壁厚度20mm,墻面密實不空鼓。
6、墻體磚層之間必須壓茬,內外搭接,上下錯縫,不能出現通縫,砂漿飽滿度大于80%,磚縫不大于10mm。
7、人手孔凈高一般為1.8M-2.2M?;蛘哌_(dá)到設計要求。
8、人手孔窗口為喇叭口,管道入口應該終止在磚墻體內,窗口要堵抹嚴密、外觀整齊、光滑。
9、管道進入孔內,對面管道高程要對稱。一般不應該相錯1/2管群;分支管群可以高于主干管群。
六、上覆蓋施工技術
1、人手孔上覆至口圈,要用M10水泥砂漿磚砌不小于200mm,不大于 800mm的口腔,口腔與上覆口應該是同心圓。口腔內部應該抹灰并且連接處堅固,抹八字。
2、人手孔上覆蓋各部位的尺寸與孔墻壁上口尺寸向吻合。
3、按照設計圖紙的要求,上覆蓋的底部要平滑,厚度應該均勻不鼓起、不凹陷。
4、人手孔上覆蓋出入口以及外緣各個立面應該與底部垂直,個部位線條整齊流暢。
5、在按照以及預制的上覆蓋時,在墻體與上覆的結合部找到平層,板縫間用1:2。5的砂漿堵抹嚴密。吊裝環應該用砂漿抹成蘑菇型。
6、上覆蓋板壓墻200mm左右,與墻體接縫外抹八字角且無毛刺、斷裂、接茬。
7、現場澆筑上覆蓋,鋼筋和混凝土強度等級應該滿足要求。為了防止混凝土變形,鋼筋骨架模板必須固定結實。養護達到強度后可以拆掉模板。表面一定要 抹平壓頭。
七、附件設施
1、穿釘應根據不同型號的人(手)孔,按圖集中規定的位置進行安裝。穿釘應預埋出墻面50?70mm,上下穿釘應在同一垂直線上,允許偏差應不大于5mm,間距偏差應不大于10mm,相鄰兩組穿釘間隔偏差應不大于20mm。
2 、支架應緊貼墻面,用螺母固定在穿釘上,要牢固,螺母不松動。
3、拉力環應預埋在墻體里。拉力環應出墻面80?100mm,在墻體上的位置應與對面管道中心線對正,以對方管底為準向下200mm 處。
八、管道坡度、埋深及段長
設計管道時要充分考慮坡度是為了避免異物進入管道損壞通信設施,也有利于維護人員清洗管道。

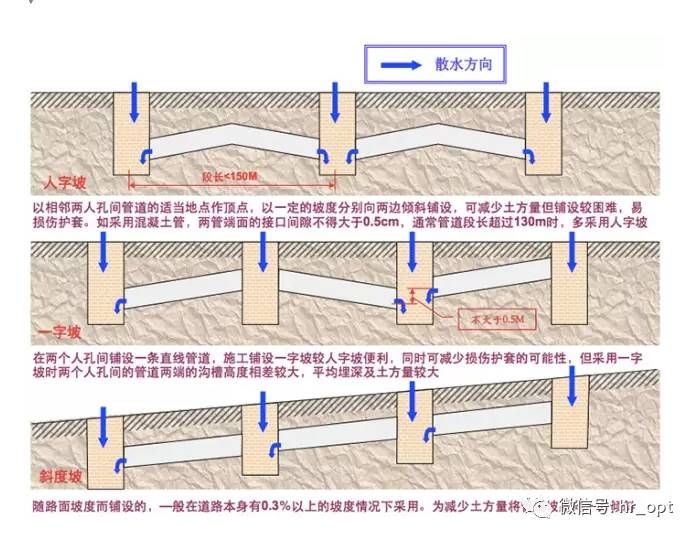

規定的管道坡度一般為0.25%-0.4%。坡度分為人字坡、一字坡和斜度坡等形式.

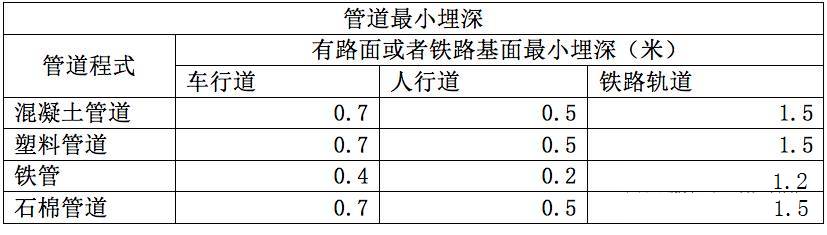

管道地下埋深要符合管道最小埋深的要求。人手孔的深度要根據兩側管道進入人孔內的高度確定。進入人孔后兩側口腔相對高度要一致或接近,高度差不大于0.5米。
每2個相鄰的人孔中心線間距離都叫做管道段長。其段長越長建筑費用越經濟。為了在施工中不損害線纜,其在各類管道中終端張力以不超過1500kg為最好。直線管道段長一般為150米內。實際施工以設計為準。彎曲管道比直線管道要短一些,曲率半徑不小于36米,彎曲管道內不允許出現S彎曲 ,在如何情況下都不得出現U彎曲。
九、管道清刷
管道在使用前必須進行清刷,以便纜線能順利穿放,主要方法有2種:
1、用穿管器或竹片穿通。
穿管器或者竹片從管道內穿出時,必須在末端綁上4.0鐵線1根,帶入管孔作為引線。在施工中,上一個施工人必須為下一個施工人預留引線。引線末端連接一套工具,包括鐵轉環、鐵錘、鋼絲刷、抹布、木棒等??梢杂行宄芸變?nèi)淤泥和雜物同時清除積水。
▲管道清洗整套工具
2、壓氣空氣清洗法
如果是密閉性能較好的管孔,用該方法最佳。先將管孔兩端用塞子塞住,通過氣門向管孔內注入空氣,當管孔內壓力達到一定值后,突然拔掉塞子,強烈的對流空氣會將淤泥、積水等雜物快速排出。該方法在現在的管道施工質量現狀下不實用。
十、管孔使用原則
為了利于后期的維護及后續的纜線布放。選用管孔一定要遵守一個原則:先下后上,先兩側后中間。重要的、核心的纜線應該布放在靠下或者側面的管孔內。每個完整的管道段內要盡量使用同一位置的管孔。原則上一條線纜只能占用一個管孔。鎧裝光纜不建議在管道內布放。
